严格执行API相关技术标准，采用自走式底盘，纯进口发动机和液力传动箱，具有质量可靠，易于操作，适用于不同作业环境等特点
1、执行API Spec Q1、4F、7K、8C及RP500等相关技术标准。

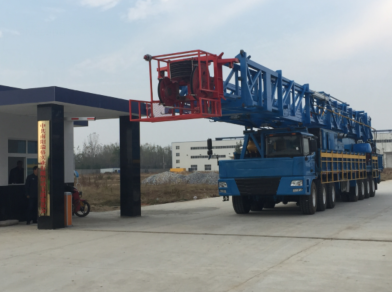

2、钻机主机的动力、传动、控制、提升系统及天车、井架等集中安装于油田专用自走式底盘上，安装简便、移运快速。
3、主机采用自走式底盘。底盘作业和车上部分动力来自安装的发动机。载荷分布合理，行驶和越野性能好。
4、采用卡特彼勒(Caterpillar)柴油机与艾里逊(Allison)液力传动箱，匹配合理，可实现动力机组的单机或并车运转，传动效率高，可靠性高。
5、绞车采用双滚筒绞车，主刹车采用带刹或液压盘式刹车，辅助刹车采用气动水冷盘刹或水刹车。
6、底座采用平行四边形整体结构，便于运输吊装。
7、转盘与绞车采用成熟可靠的链条传动，维护方便。转盘传动箱可以实现正反转，以适应不同的钻井作业。
参数 型号 | ZJ20/1580CZ | ZJ30/1800CZ | ZJ40/2250CZ | |
名义钻深（4-1/2”钻杆）m（ft） | 2000（6000） | 3000（10000） | 4000（13000） | |
最大静钩载 KN（lbs） | 1580（350000） | 1800（400000） | 2250（500000） | |
发动机 | CAT C18 | 2xCAT C15 | 2xCAT C18 | |
传动箱 | Allison S6610HR | 2xAllsion S5610HR | 2xAllsion S6610HR | |
底盘 | 12x8 | 14x8 | 14x10 | |
绳组 | 5x4 | 6x5 | 6x5 | |
额定功率 HP（KW） | 630（470） | 2x540(2x402) | 2x630(2x470) | |
井架高度 m（ft） | 35（115） | 36（118） 38（124） | 38（124） | |
钻井绳 mm（in） | 29（1 1/8 ） | 29（1 1/8 ） | 32（1 1/4） | |
底座高度 m（ft） | 4.5(14.8) | 6(19.7) | 6(19.7) | |
动力系统 | 发电机组 | 400千瓦（536马力） | 400千瓦（536马力） | 400千瓦（536马力） |
数量 | 2 | 2 | 2 | |
容量 | 550KVA 400V | 550KVA 400V | 550KVA 400V | |
泥浆泵 HP（KW） | 2x500(375) | 2x800(2x596) | 2x1000(746) | |
泥浆系统 m³（lbbs） | 120（755） | 200（1260） | 260（1635） | |
井控系统 | 11”x35MPa(5000Psi)/13 5/8” x35MPa(5000Psi) | |||
